MAFAC Vektorkinematik: Bauteile reinigen und trocknen – Rotation und Schwenken kombiniert

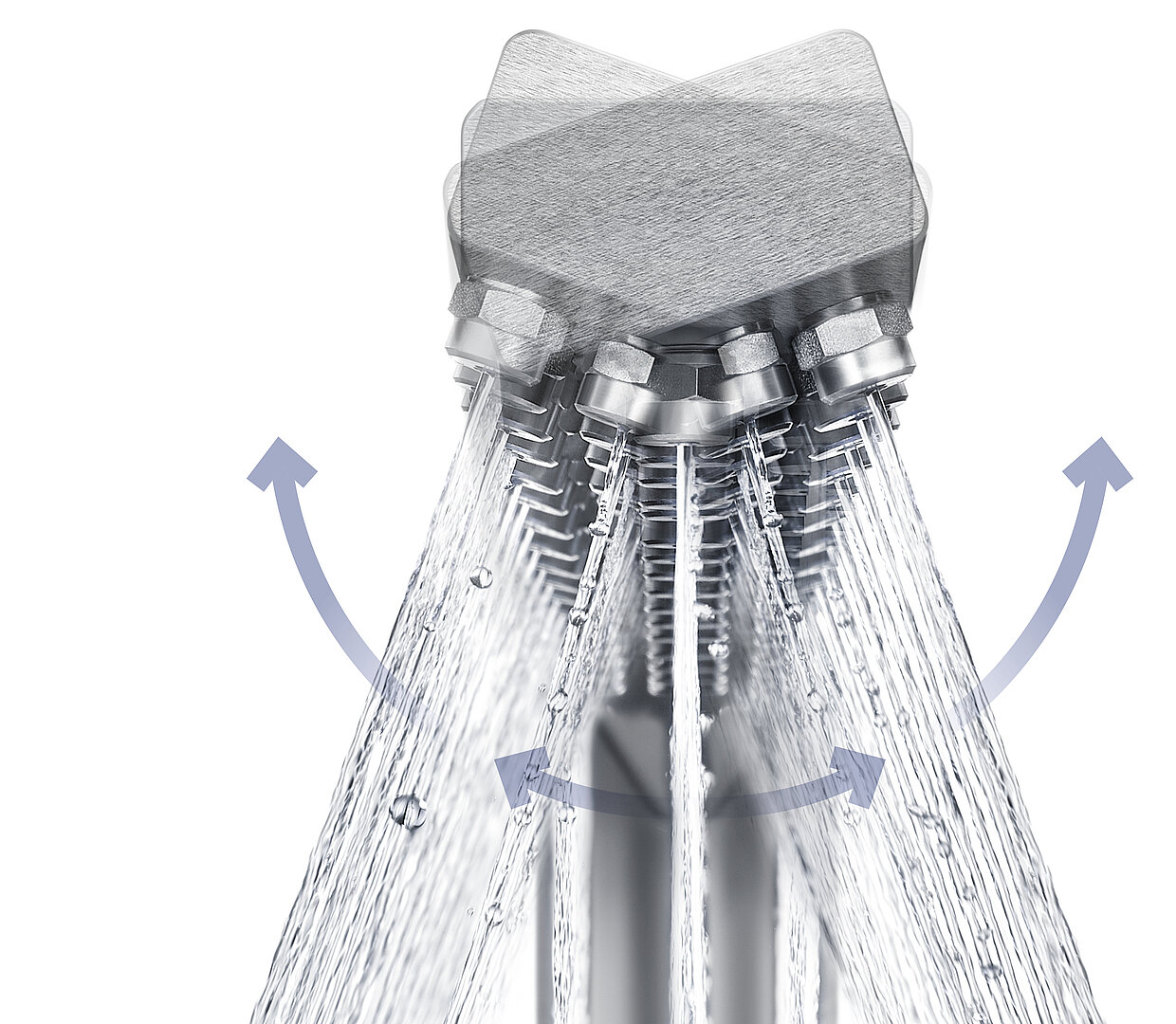

Schematische Darstellung, wie das Düsenrohr einer Reinigungsanlage hin und her schwenkt.

Bewegung optimiert anwenden – mit MAFAC Vektorkinematik. Als patentierte Erweiterung der MAFAC Kinematik ergänzen wir hier die Rotation von Reinigungskorb und Spritzsystem um eine dritte Bewegungsebene: das gezielte Schwenken der Spritzdüse für wechselnde Auftreffwinkel.

Im Prozess verändert das Düsensystem kontinuierlich seine Ausrichtung. Der Wasserstrahl trifft aus unterschiedlichen Richtungen auf das Reinigungsgut. Diese Winkelvarianz erzeugt – in Kombination mit der MAFAC-typischen Rotation – stärkere Turbulenzen und eine besonders dynamische Medienverteilung. So werden auch schwer zugängliche Bereiche wie Hinterschneidungen, Sacklöcher oder verwinkelte Geometrien zuverlässig und rückstandsfrei gereinigt.

Ein intelligent gesteuertes Bewegungsmuster hält die Düsenbewegung im Prozess jederzeit optimal. Das Ergebnis ist eine signifikant verbesserte Reinigungsleistung bei gleichzeitig reduzierter Taktzeit.

Technische Highlights für Ihren Prozess

• Intelligente Rotation: Reinigungskorb und Spritzsystem bewegen sich gleichzeitig und exakt abgestimmt.
• Zusätzliche Bewegungsebene: Das Düsensystem schwenkt gezielt für variable Auftreffwinkel des Wasserstrahls.
• Mehrdimensionale Strömung: Gezielte Richtungsüberlagerung lässt das Reinigungsmedium maximal wirken.
• Adaptive Prozessoptimierung: Die Bewegung der Spritzdüse wird algorithmisch gesteuert.
• Höhere Turbulenz: Partikel werden auch in schwer zugänglichen Bereichen intensiv gelöst.
• Kürzere Taktzeiten: Eine effizientere Medienführung ermöglicht schnellere Reinigungszyklen.

Ihre Vorteile mit MAFAC Vektorkinematik

• Patentierte Technologie von MAFAC
• Hohe Reinigungswirkung durch gezielte Medienführung
• Reduzierte Prozesszeiten dank effizientem Medieneinsatz
• Effektives Reinigen verwinkelter und verschatteter Bereiche
• Reproduzierbare Sauberkeit bei komplexen Geometrien
• Universelles Verfahren für unterschiedliche Materialien und Branchen

Das Wirkprinzip von MAFAC Vektorkinematik

Ihre Produkte und Bauteile haben komplexe Geometrien? Hier stoßen konventionelle Verfahren mit starren Düsen an ihre Grenzen. Manche Bereiche lassen sich auch in längeren Prozessen nicht oder nur teilweise erreichen, während Oberflächen überreinigt und eventuell angegriffen werden. Anders mit MAFAC Vektorkinematik: Mit unserer patentierten Technologie reinigen Sie einfache wie anspruchsvolle Bauteile mit passenden Programmen auf einer Anlage – mit deutlich mehr Wirkung bereits bei der Spritzreinigung.





Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.
Frontale Draufsicht auf die Stirnseite des Düsenrohrs einer Reinigungsanlage
Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.Nahaufnahme eines metallischen Sprühkopfs mit mehreren Wasserstrahlen, die in einem Winkel austreten, begleitet von Pfeilen, die die Richtung des Wasserflusses anzeigen.hts schwingt.

MAFAC Vektorkinematik: die nächste Dimension bewegten Reinigens. Unsere Technologie kombiniert die Rotation von Reinigungskorb und Spritzsystem mit zusätzlichen Schwenkbewegungen der Spritzdüse. Wasser und Zusatz treffen aus ständig wechselnden Winkeln auf Ihre Produkte und entfalten eine signifikant höhere Wirkung als bei starren Systemen.





Schematische Darstellung der Vektorkinematik, eine Technologie von MAFAC zur lösemittelfreien Bauteilreinigung

Rotation und Schwenken: effizient reinigen und trocknen. Durch die Winkelvarianz und gezielte Verwirbelung erreicht das Reinigungsmedium sicher auch Hinterschneidungen, Sacklöcher und verdeckte Bereiche. Filmische und partikuläre Verschmutzungen lösen sich schneller, gründlicher und materialschonend; die Oberflächen sind nahezu partikelfrei. Die erhöhte Strömungsturbulenz intensiviert zudem die Wirkung des Flutreinigens. Zusätzlich unterstützen die bewegten Düsen eine zügige und gleichmäßige Trocknung der Bauteile.

MAFAC Vektorkinematik FAQ
